TARJETAS ELECTRÓNICAS

Tarjetas diseñadas para darles un uso especifico, las cuales fueron adaptadas y armadas con características particulares para su uso en los cursos de:

- Diseño y desarrollo de aplicaciones enfocadas a internet de las cosas (IOT)
- Introducción a las plataformas IOT e industria 4.0 con aplicaciones en microcontroladores.
-Desarrollo de aplicaciones basadas en IOT usando la plataforma IFTTT.

Slider
Curso 1: IoT (Internet of Things) Introducción a los microcontroladores.

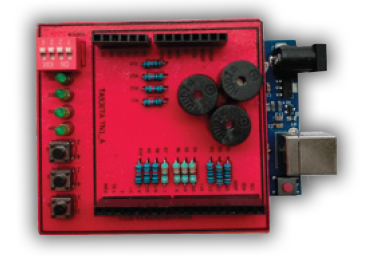

TARJETA N1A

1 Microcontrola dor arduino1 tipo atmega, 1 cable
USB resistencias, leds,buzzer,dip swtich y pulsadores.

TARJETA N1B

1 Microcontrola dor arduino1 tipo atmega cable usb,
resistencias,leds, pulsadores display de conteo de 7
segmentos,potenciometro.

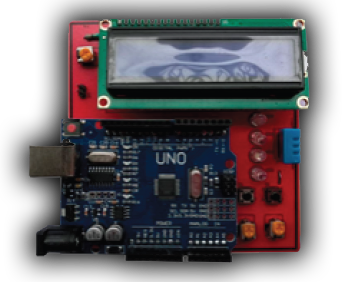

TARJETA N1C

1 Microcontro lador arduino1 tipo atmega cable usb,
resistencias, leds,pulsadores, display de 16
columnas por 2 filas, potenciometro.

Curso de aplicaciones con sensores, actuadores y control de motores
TARJETA N2A

Tarjeta de desarrollo de aplicaciones que incorpora dispositivos del tipo
analógico,conectados a los pines analógicos de la plataforma Arduino podemos hacer
lecturas de los mismo, como lo son: Potenciómetro, sensor de Temperatura
LM35,micrófono, una LDR. Además, está añadido un LCD ya con su módulo de
comunicación por protocolo I2C.

Se puede utilizar para:
- Realizar lecturas de los sensores analógicos incluidos en las lecturas.
-Prácticas la normalización de señales para la correcta conversión de unidades.
- Despliegue de información de forma local a través del Monitor Serial o de la LCD.
- Uso del ADC y de la variable digital que devuelve

TARJETA N2B

La tarjeta anteriormente mostrada incluye módulos de sensores analógicos y
digitales muy conocidos como: Sensor de flama IR, Sensor de efecto HALL, sensor
PIR y sensor ultrasónico. Cada sensor esta interconectado en la PCB diseñada.

Se puede utilizar para:
- Utilización de valores analógicos para el control de secuencias.
- Determinar distancia con sensor ultrasónico.
- Detectar presencia con sensor PIR
- Calibración y ajuste de sensores

TARJETA N2C

Esta tarjeta cuenta con un puente H, dispositivo usado para ocupar un motor de CD y
así realizar giros en ambos sentidos, así mismo podemos utilizar motor a pasos o
servomotores.

Se puede utilizar para:
- Control de giro de motor de CD
- Control de sentido de motor de CD
- Control de giro de motor a pasos
- Uso del PWM para aumentar o disminuir la velocidad de un motor
- Uso de variables para accionar motores

Curso básico de raspberry PI3, como herramienta para aprender electrónica

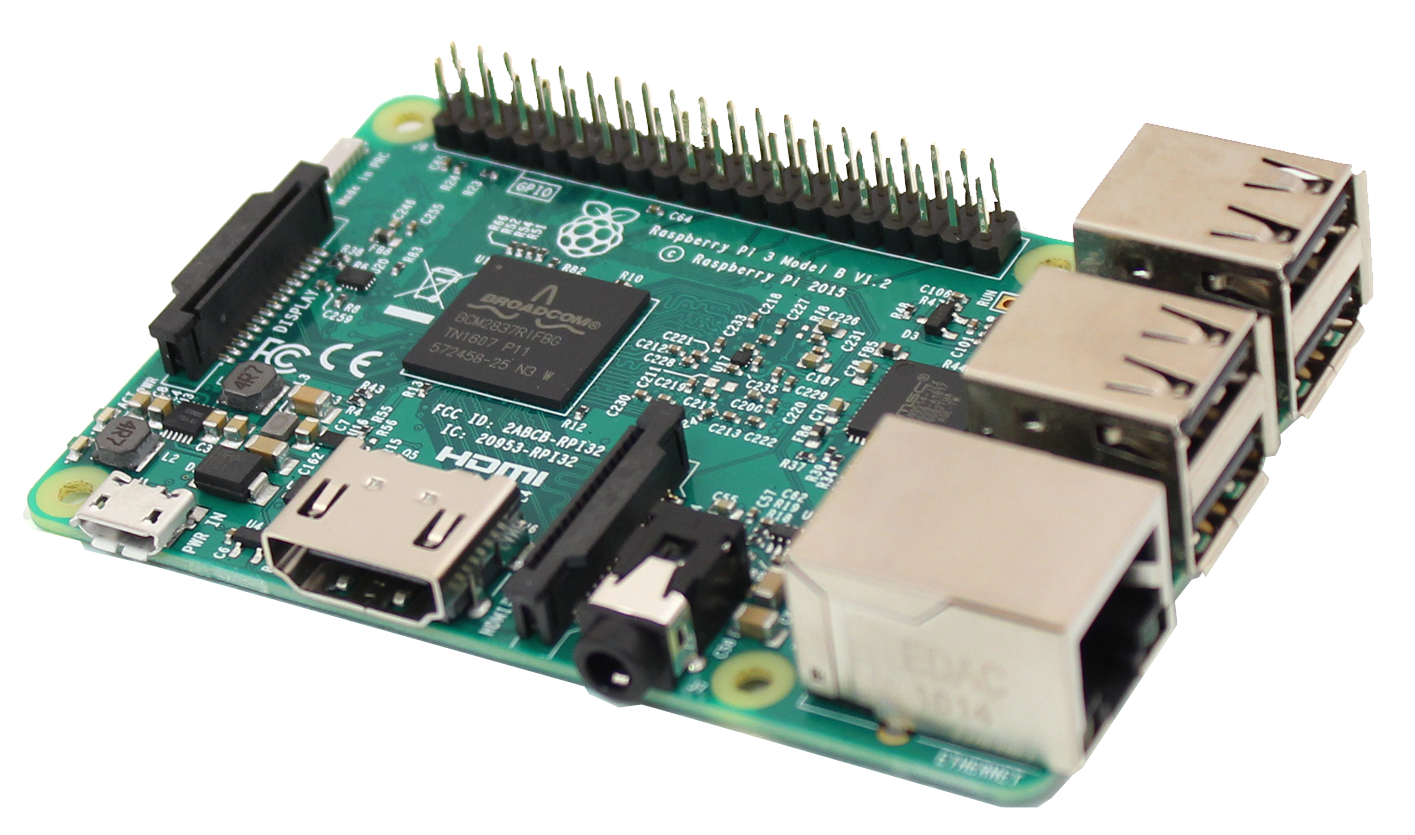

RASPBERRY PI3 mod B

- CPU + GPU Broadcom BCM2837B0, Cortex-A53 (ARMv8) 64-bit SoC @ 1.4GHz
- Almacenamiento: micro SD de 64 GB.
(Expandible a 128 gb micro SD)
- Memoria RAM: 1GB LPDDR2 SDRAM

Curso fundamentos de mecatrónica basados en IOT y curso avanzado de desarrollo de apps en IFTTT.
TARJETA INTEGRADORA MECATRÓNICA:

Esta tarjeta está hecha para usar el NodeMCU, permitiendo conectar varios dispositivos como actuadores y sensores al mismo, para lograr un control sobre tales dispositivos de forma inalámbrica y/o automática, gracias a la capacidad del NodeMCU como microcontrolador, y para generar y conectarse a redes WiFi para realizar las prácticas, esta tarjeta cuenta con:

- Un revelador con una conexión al NodeMCU a través de un optoacoplador y un transistor, también tiene un indicador LED. Esto es para manipular actuadores que funcionen con 127Vca (por ejemplo, un foco) usando una conexión externa.
- Una mini fuente para poder alimentar al NodeMCU y otros dispositivos, usando una conexión externa a 127Vca.
- Un porta fusible, para proteger a la tarjeta y sus dispositivos de fallas eléctricas en la alimentación externa.
- Puerto de conexión para sensor de distancia HC-SR04.
- Puerto de conexión para sensor de luz TSL2561.
- Puerto de conexión para sensores DHT.
- Puerto de conexión para sensores analógicos.
- 2 puertos de conexión I2C.
- 4 puertos de conexión digital, usados también para señales PWM. Estos puertos tienen un LED
indicador cada uno.
- Terminal de conexión para alimentar al NodeMCU con la mini fuente.
